DCマイクロモータグラファイトブラシ CXR

DCマイクロモータグラファイトブラシ CXR

CXRシリーズはコンパクトなフォームにパワー、頑丈性、制御性を組み合わせています。特長はグラファイトブラシ、高品質ネオジウムマグネット、また厳しい試験に通過したFAULHABER巻線を使用しているところです。 この強力なネオジウムマグネットによりモータは3.6~40mNmの範囲の継続トルクの高出力密度を発揮できます。素晴らしい性能データとコンパクトなサイズにより最適なコストパフォーマンスで非常に幅広い用途において使用することができます。標準デバイスは精密なスピードコントロールや位置決めを伴う用途のために高分解能の光学式または磁気式エンコーダーと組み合わせることができます。このシリーズが果たすことのできる要件の範囲を拡張するために、幅広い選択肢のギアヘッドから最適な選択が可能です。

製品
概要
技術情報

DCマイクロモータグラファイトブラシ CXR

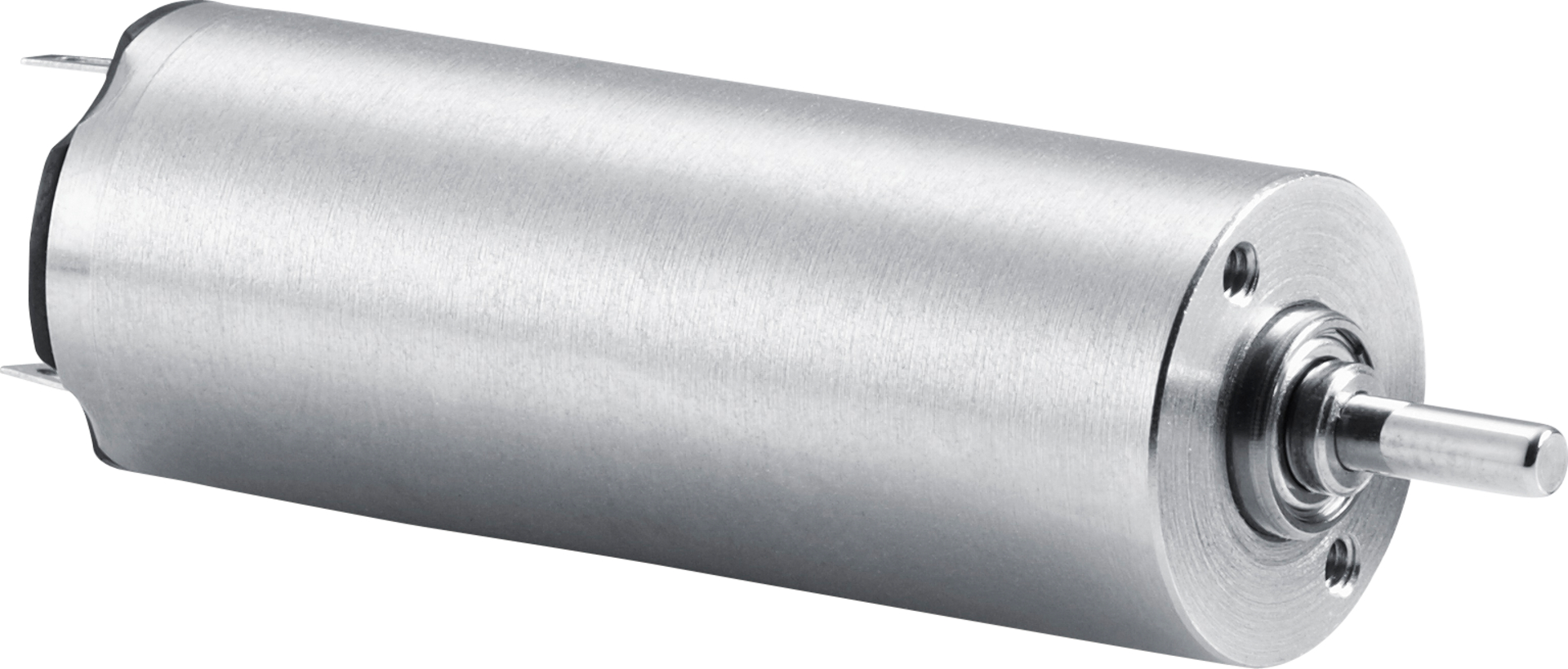

Series 1336 ... CXR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 8,300
起動トルクMH (mNm) 8.1
定格トルク 3.5
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 8,300
起動トルクMH (mNm) 8.1
定格トルク 3.5

DCマイクロモータグラファイトブラシ CXR

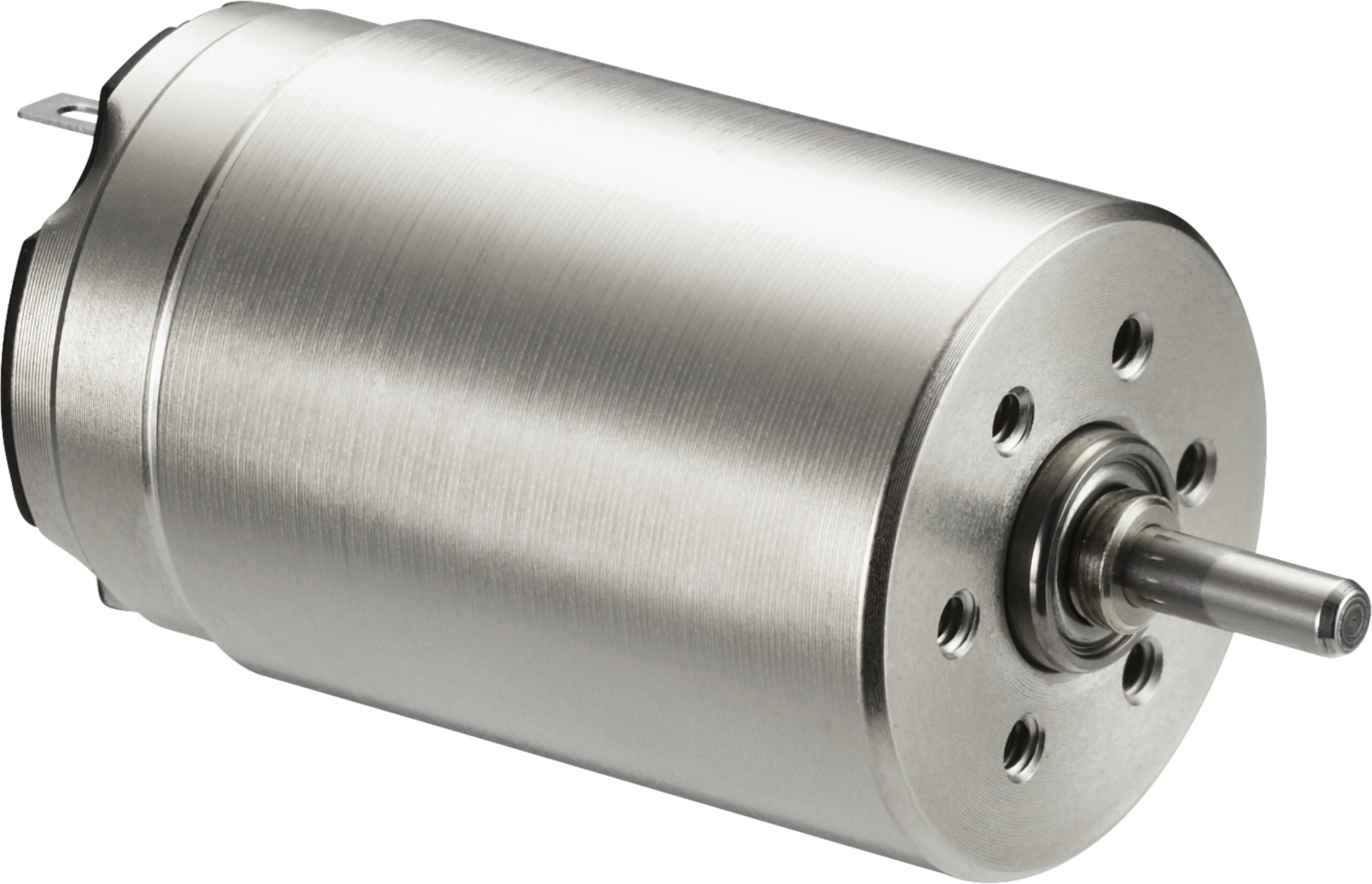

Series 1727 ... CXR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,300
起動トルクMH (mNm) 12.2
定格トルク 4.9
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,300
起動トルクMH (mNm) 12.2
定格トルク 4.9

DCマイクロモータグラファイトブラシ CXR

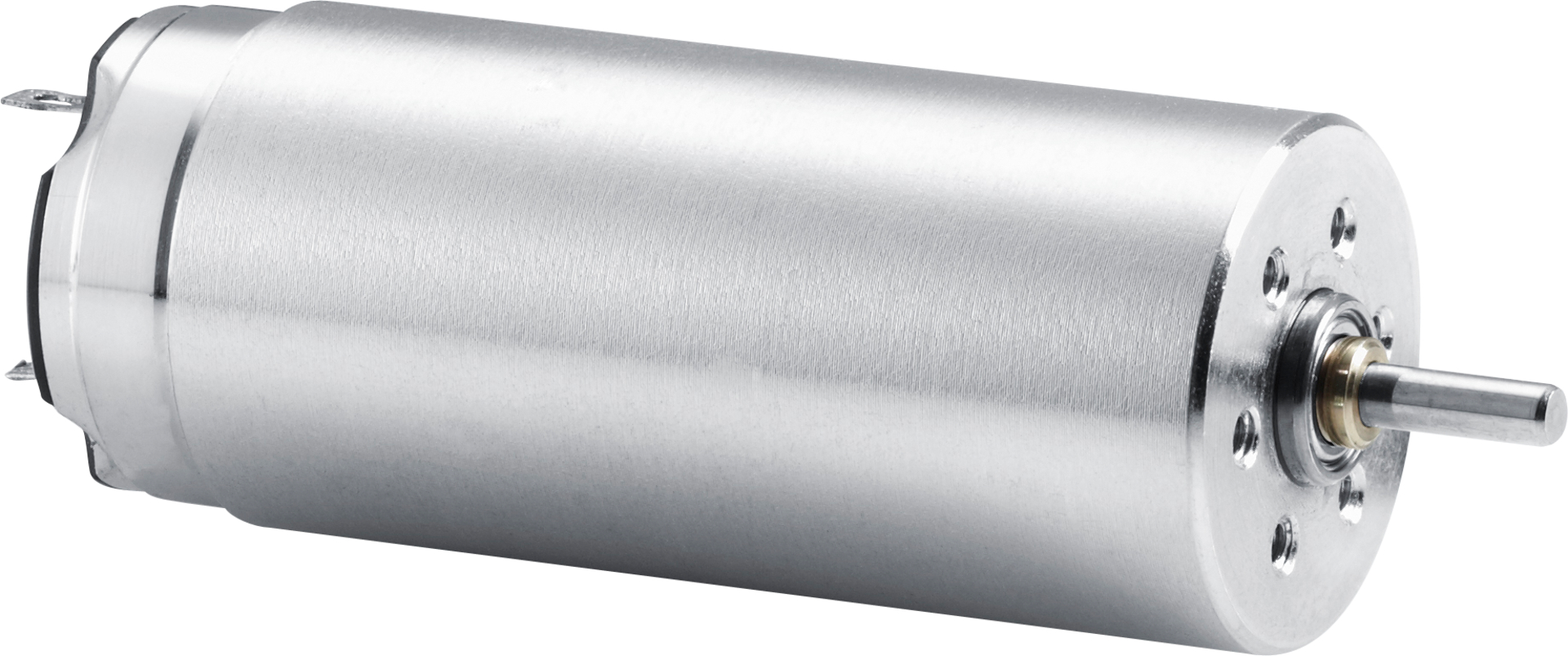

Series 1741 ... CXR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,100
起動トルクMH (mNm) 30.6
定格トルク 8.8
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,100
起動トルクMH (mNm) 30.6
定格トルク 8.8

DCマイクロモータグラファイトブラシ CXR

Series 2237 ... CXR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 6,900
起動トルクMH (mNm) 47.2
定格トルク 11
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 6,900
起動トルクMH (mNm) 47.2
定格トルク 11

DCマイクロモータグラファイトブラシ CXR

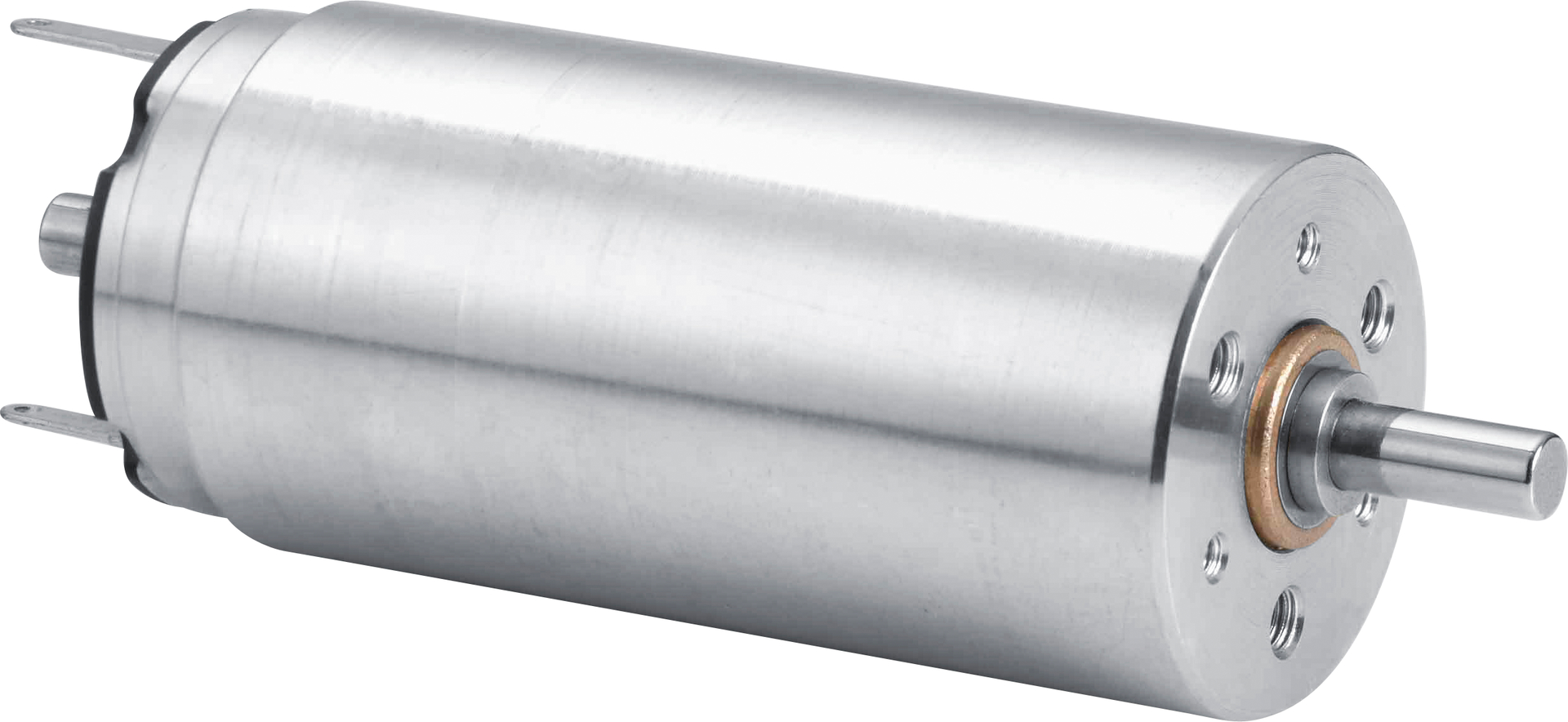

Series 2657 ... CXR

定格電圧 UN (V) 12
無負荷回転数n0 (min⁻¹) 5,600
起動トルクMH (mNm) 306.7
定格トルク 39
定格電圧 UN (V) 12
無負荷回転数n0 (min⁻¹) 5,600
起動トルクMH (mNm) 306.7
定格トルク 39

DCマイクロモータグラファイトブラシ CXR

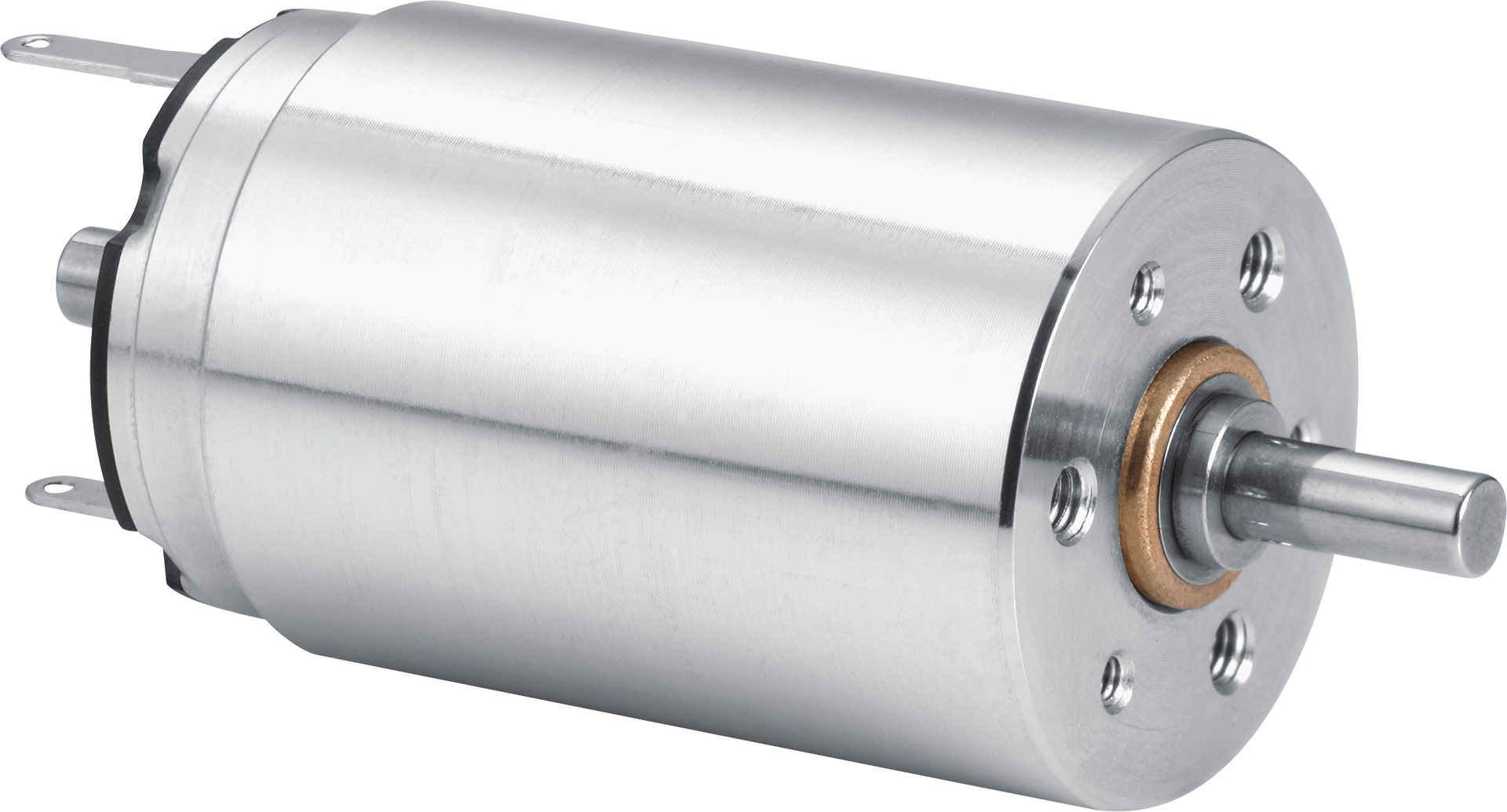

Series 2642 ... CXR

定格電圧 UN (V) 12
無負荷回転数n0 (min⁻¹) 5,800
起動トルクMH (mNm) 144.6
定格トルク 25
定格電圧 UN (V) 12
無負荷回転数n0 (min⁻¹) 5,800
起動トルクMH (mNm) 144.6
定格トルク 25
