DCマイクロモータ貴金属ブラシ SR

DCマイクロモータ貴金属ブラシ SR

SRシリーズはコンパクトで貴金属ブラシを採用したDCマイクロモータで、高分解能エンコーダ技術、そして高精度の遊星ギアヘッドおよびスパーギアヘッドを使用して、高精度の位置決めを可能とする完全に調和した組み合わせを実現します。 このタイプの整流システムは、サイズが小さいこと、接触抵抗が非常に少ないこと、および精密かつ低ノイズの整流信号を特徴としています。電流負荷の低い用途や、バッテリーを電源とする用途のシステムに最適です。 リニア特性とローターの慣性が最小限であることにより、このモータはシンプルかつ高度にダイナミックな制御が可能です。 FAULHABERは数多くのギアヘッド、エンコーダ、コントローラと組み合わせる事が出来る為、非常に厳しい用途に対しても最適なシステムのソリューションを提供する事が出来ます。

製品
概要
技術情報

DCマイクロモータ貴金属ブラシ SR

Series 0816 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 13,250
起動トルクMH (mNm) 1.15
定格トルク 0.7
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 13,250
起動トルクMH (mNm) 1.15
定格トルク 0.7

DCマイクロモータ貴金属ブラシ SR

Series 1016 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 12,700
起動トルクMH (mNm) 2.12
定格トルク 0.92
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 12,700
起動トルクMH (mNm) 2.12
定格トルク 0.92

DCマイクロモータ貴金属ブラシ SR

Series 1024 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 12,200
起動トルクMH (mNm) 5.1
定格トルク 1.6
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 12,200
起動トルクMH (mNm) 5.1
定格トルク 1.6

DCマイクロモータ貴金属ブラシ SR

Series 1224 ... SR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 13,800
起動トルクMH (mNm) 5.31
定格トルク 1.5
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 13,800
起動トルクMH (mNm) 5.31
定格トルク 1.5

DCマイクロモータ貴金属ブラシ SR

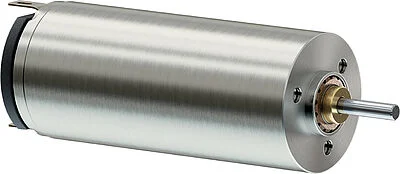

Series 1331 ... SR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 10,600
起動トルクMH (mNm) 11.2
定格トルク 2
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 10,600
起動トルクMH (mNm) 11.2
定格トルク 2

DCマイクロモータ貴金属ブラシ SR

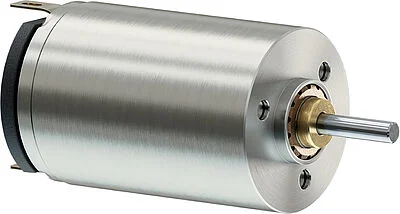

Series 1319 ... SR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 13,100
起動トルクMH (mNm) 2.91
定格トルク 1.4
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 13,100
起動トルクMH (mNm) 2.91
定格トルク 1.4

DCマイクロモータ貴金属ブラシ SR

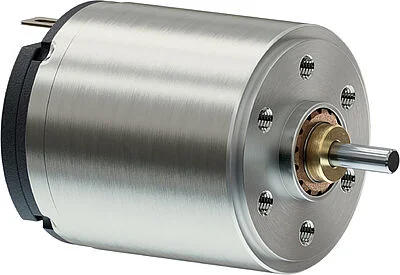

Series 1516 ... SR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 12,800
起動トルクMH (mNm) 1.52
定格トルク 0.92
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 12,800
起動トルクMH (mNm) 1.52
定格トルク 0.92

DCマイクロモータ貴金属ブラシ SR

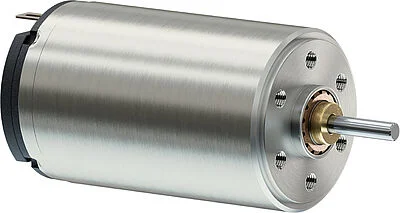

Series 1524 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 10,600
起動トルクMH (mNm) 6.95
定格トルク 1.7
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 10,600
起動トルクMH (mNm) 6.95
定格トルク 1.7

DCマイクロモータ貴金属ブラシ SR

Series 1717 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 14,000
起動トルクMH (mNm) 5.37
定格トルク 1.2
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 14,000
起動トルクMH (mNm) 5.37
定格トルク 1.2

DCマイクロモータ貴金属ブラシ SR

Series 1724 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 8.200
起動トルクMH (mNm) 13.2
定格トルク 2.3
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 8.200
起動トルクMH (mNm) 13.2
定格トルク 2.3

DCマイクロモータ貴金属ブラシ SR

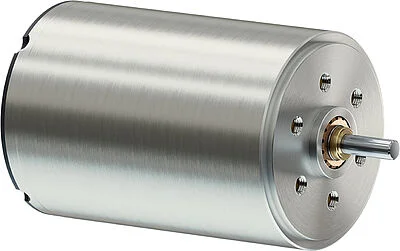

Series 2232 ... SR

定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,100
起動トルクMH (mNm) 59.2
定格トルク 10
定格電圧 UN (V) 6
無負荷回転数n0 (min⁻¹) 7,100
起動トルクMH (mNm) 59.2
定格トルク 10

DCマイクロモータ貴金属ブラシ SR

Series 2224 ... SR

定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 8,100
起動トルクMH (mNm) 18.5
定格トルク 2.2
定格電圧 UN (V) 3
無負荷回転数n0 (min⁻¹) 8,100
起動トルクMH (mNm) 18.5
定格トルク 2.2
